概 要

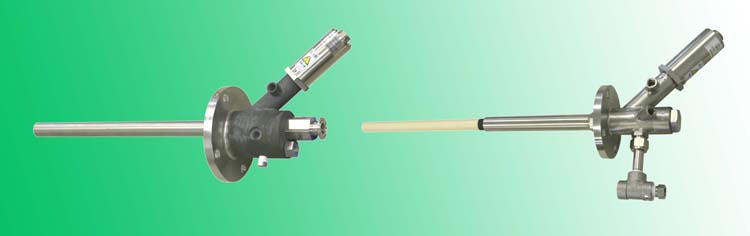

アスピレーターブロックはエア駆動のサンプルガス吸引機器です。
サンプルガス導入管としてのサンプリングプローブと組み合わせて使用します。
エア駆動のため、高温雰囲気でも直接サンプリングが可能です。
エアーを導入する事によりサンプルガスがプローブ先端より吸引され、
センサーポートに取り付けられたTB-IIGセンサーで酸素濃度を測定します。
設置は水平から垂直の間で取付可能で、測定箇所に施工された取付短管、フランジに取り付けます。
サンプルガスの排出方法として、大気放出型と炉内リターン型があり、設備に応じて選択できます。
| 材 質 | 炉内リターンタイプ：SUS316L / 大気放出タイプ：SUS316 | |
| 取 付 | 炉内リターンタイプ：JIS5K65A ～/ 大気放出タイプ：JIS5K40A ～ | |
| サンプル温度 | プローブ仕様に準ずる（SUS316：700℃MAX / SUS310：900℃MAX / 機密性SIC：1500℃MAX） | |
| サンプル圧力 | 炉内リターンタイプ：±5kPa / 大気放出タイプ：-0.1kPa ～ 1kPa | |
| 配管接続 | Rc 1/4 | |
 アスピレーターブロックカタログ PDFファイル（226KB） |
||
| 外形図 | ||
 |
||
