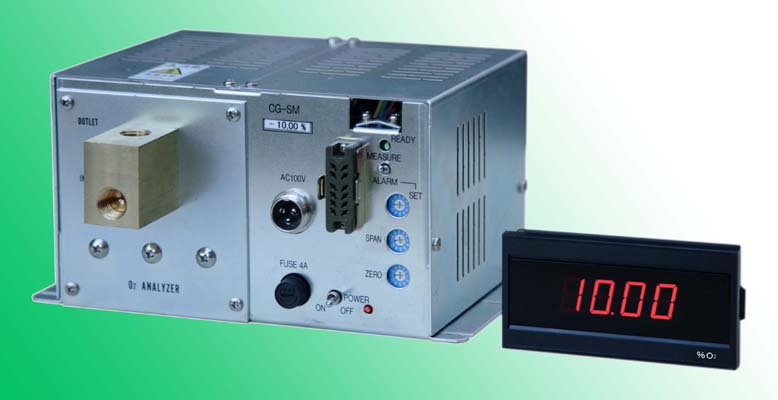

エコアゼットＣＧ-ＳＭは
検出部に安定化ジルコニアセラミックを使用した小型軽量のO2計です。
 少量サンプリングで測定可能 |
| コンパクトな設計 |
| シンプルな構造のためメンテナンスが容易 |
| 取り付け | 屋内設置型 平面・壁面取付け ※メーターはパネル取り付け |
| 測定範囲 | 10ppm 〜 25%O2 |
| 表 示 | デジタル 3 1/2桁 または 4桁表示 |
| レンジ数 | １レンジ：上記測定範囲内もしくはメーター表示範囲内で指定可能 最小レンジ：0 〜 100ppmO2 |
| 出 力 | D.C.0-1V またはD.C.4-20mA（オプション） |
| 警 報 | 上限警報１点 C接点 |
| 直 線 性 | ±1％FS以内 |
| 再 現 性 | ±1％FS以内 |
| 応答速度 | 90％応答10秒以内 （高濃度側へ振れる場合） |
| ドリフト | ±2％FS/週 以内 |
| サンプル条件 | 水分、ダスト、腐食性ガス、ハロゲン系ガス、可燃性ガス等を含まない事 |
| サンプリング | サンプルガス圧入 |
| サンプル流量 | 100 ± 10cc/min |
| サンプル圧力 | 0.01 〜 0.05MPa |
| サンプル温度 | 80℃ｍａｘ |
| 配管接続 | 出入口 Rc 1/4 |
| 暖気時間 | 約２０分 |
| 電 源 | 計装電源 A.C.100V ± 10V 50/60Hz |
| 付属品 | パネルメーター、電源コード ３ｍ、メーター接続コード ３ｍ |
| オプション | ニードル弁付き流量計 |
 ＣＧ-ＳＭ カタログ PDFファイル（185KB） |
|

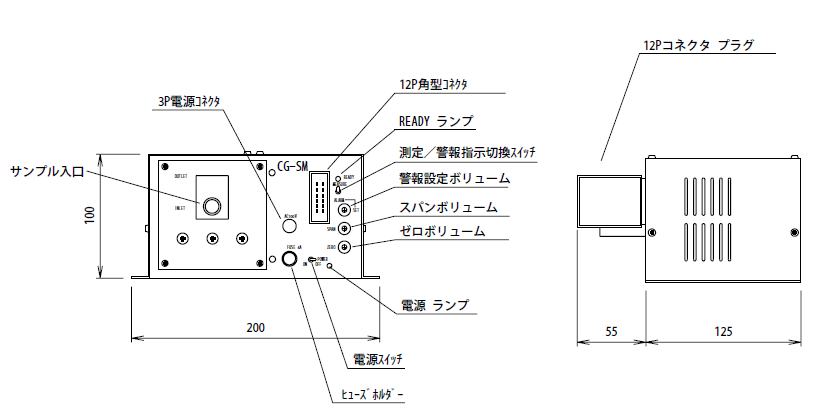

外形図 |
|

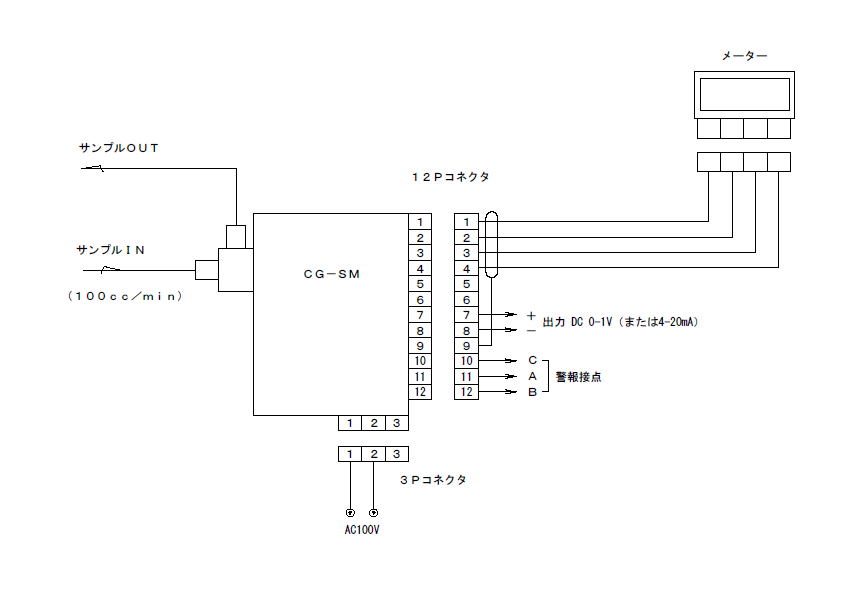

フローシート |
|
