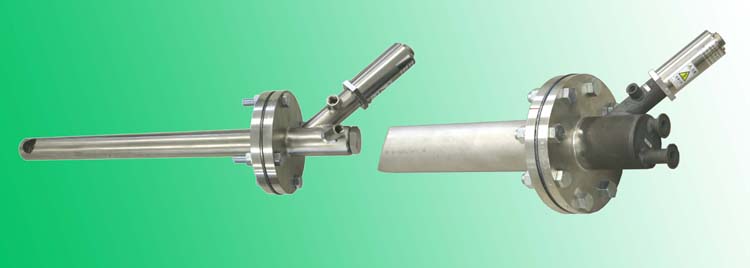

概 要
ガイドプローブは、サンプルガス流を利用したサンプリング機器です。
煙道等、ガスの流れのある箇所に設置して使用します。
サンプルガス流を利用したサンプリングの為、計装エア・電源等のユーティリティが不要です。
サンプルガスは上流側のサンプル入口からプローブ内に入り、ガイドプレートに沿って
センサー部に導かれ下流側のサンプル出口に排出されます。
設置は水平から垂直の間で取付可能で、測定箇所に施工された取付短管、フランジに取り付けます。
ローダストタイプとハイダストタイプがあり、設備や条件に応じて選択できます。
| 材 質 | ローダストタイプ：SUS316 / ハイダストタイプ：SUS316L | |
| 取 付 | ローダストタイプ：JIS5K50A ～/ ハイダストタイプ：JIS5K80A ～ | |
| 挿入長 | ご指定 （MAX．1500㎜） | |
| サンプル温度 | 700℃MAX | |
| サンプル圧力 | ±5kPa | |
| 配管接続 | Rc 1/4 | |
 ガイドプローブカタログ PDFファイル（255KB） |
||
| 外形図 | ||

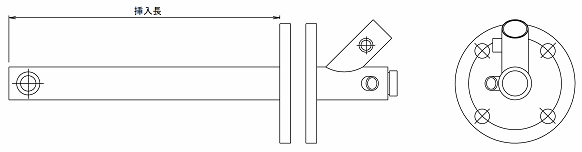

ローダストタイプ  |
||

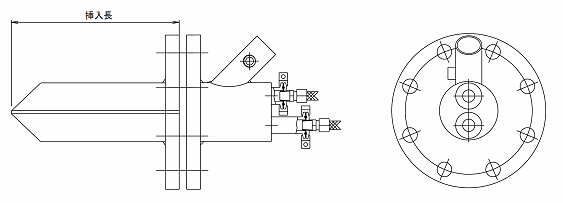

ハイダストタイプ  |
||
