エコアゼットTB-ⅡVシリーズは
検出部に安定化ジルコニアセラミックを使用したO2センサーです。
※ 本センサーはコントロールユニットとの組み合わせでO2計として機能します。
 サンプリングの困難な小型密閉容器や真空炉に直接挿入 |
| 1×10＾-3Pa （1×10＾-5 Torr）の減圧下での酸素分圧測定が可能 |
| シンプルな構造のためメンテナンスが容易 |
| フランジサイズ | VF25、NW40、ICF70 | |
| 取 付 | 水平 ～ 垂直 上記フランジ受け （客先準備） | |
| 標準ガス入口 | SUS TP O.D.1/4 （Oリングシール継手） | |
| 測定範囲 | 1ppm ～ 100%O2 1 ～ 1×10＾-30 atmO2 | |
| 直線性 | ±1％FS以内（0-25%O2） | |
| 再現性 | ±1％FS以内（0-25%O2） | |
| 応答速度 | 90％応答10秒以内（高濃度側へ振れる場合） | |
| ドリフト | ±2％FS/週 以内 | |
| サンプリング | 拡 散 | |
| サンプル温度 | 300℃MAX（センサー入口部） | |
| サンプル圧力 | 2atm ～ 1×10^-3Pa (1×10^-5Torr) | |
| 暖気時間 | 約２０分 | |
| オプション | フランジ種類 、サイズ変更 標準ガスラインストップ弁 | |
 TB-IIＶカタログ PDFファイル（205KB） |
||

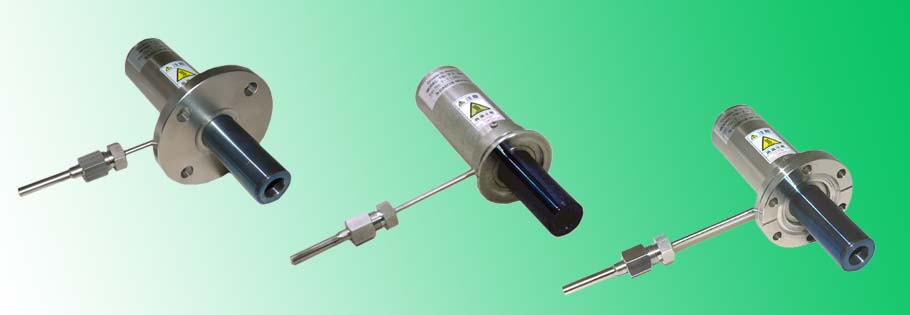

| VF25フランジ | NW40フランジ | ICF70フランジ |
 |
 |
 |

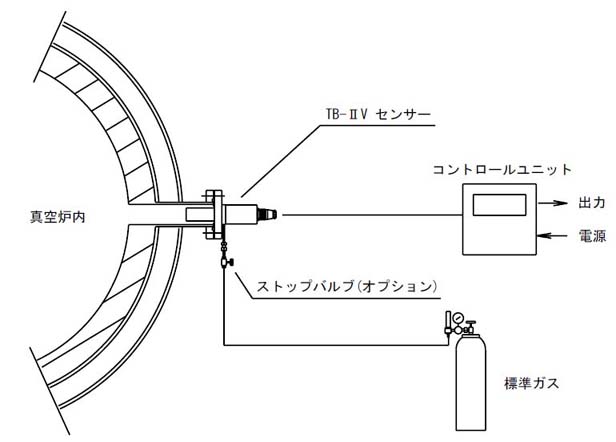

| フローシート | ||
 |
||
ＴＢ-ＩＩＦセンサーのみでは酸素濃度の測定は出来ません。
酸素濃度の測定には下記コントロールユニットが必要です。

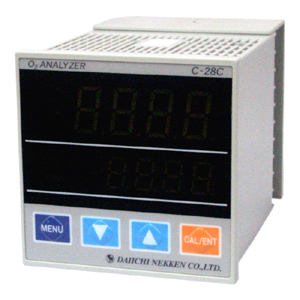

| Ｃ-２８Ｃ | Ｃ-２８Ｃ/Ｃ-４８ コントロールユニット コンパクトかつ操作性の良いDIN96×96サイズ 視認性の良い大型ディスプレイ レンジごとに出力スケーリングが設定可能なフリーレンジ仕様 シリアル通信（RS232C）標準装備 出力警報：上下限、上々限、下下限を任意設定可能（各A接点） 故障警報：センサー温度異常コントロールユニット詳細ページへ |
 |
|

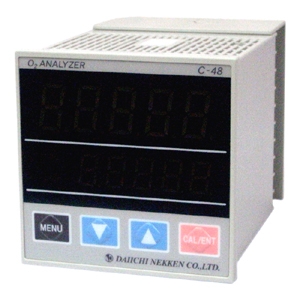

| Ｃ-４８ | |
 |
