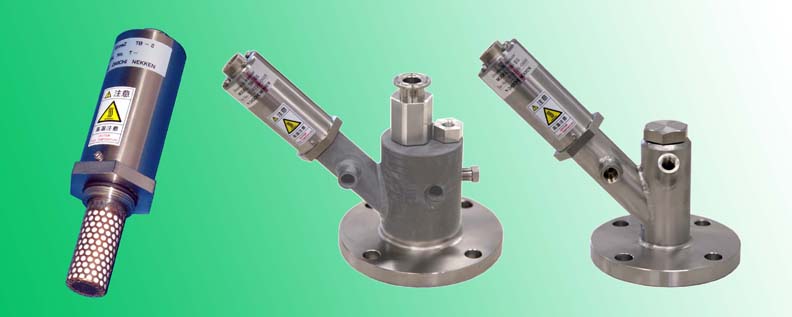

TB-ⅡG

エコアゼットTB-ⅡGシリーズは

検出部に安定化ジルコニアセラミックを使用した燃焼排ガス用O2センサーです。

**特　長**
対象設備により、最適なアクセサリを用意
ジルコニアセンサーは何重にも保護されており、HCL、SOx等の腐食性ガスのアタックに強い構造
燃料過剰時のCO+H2 濃度測定が可能（-O2％として表示）
シンプルな構造のためメンテナンスが容易

　

**用途例**
ボイラー、鉄鋼加熱炉、ガラス溶解炉、セラミック焼成炉、ごみ焼却プラント等のあらゆる燃焼排ガス

※ 本センサーはコントロールユニットとの組み合わせでO2計として機能します。

**仕　様**
測定範囲	-20 ～ 25%O2
直線性	±1％FS以内（0-25%O2レンジ時）
再現性	±1％FS以内（0-25%O2レンジ時）
応答速度	90％応答10秒以内（高濃度側へ振れる場合）
ドリフト	±2％FS/週以内
サンプル温度	300℃MAX（センサー単体）　0 ～ 700℃（ガイドプローブ使用の場合）　0 ～ 1500℃（アスピレーターブロック使用の場合）
サンプル吸引	アスピレーターブロック、ガイドプローブによる吸引
サンプル圧力	0 ± 5kPa
暖気時間	約２０分
オプション	センサー防雨カバー
TB-IIGカタログ PDFファイル（213KB）

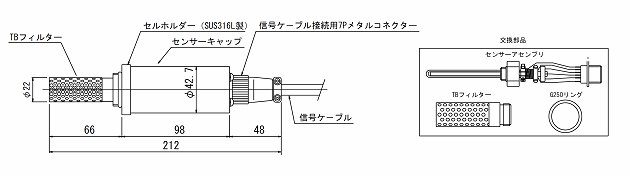

外形図

　

　

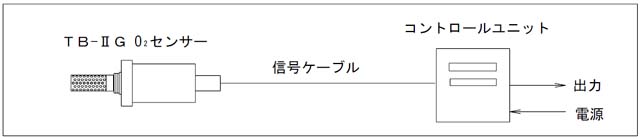

Ｂ-ＩＩGセンサーのみでは酸素濃度の測定は出来ません。
酸素濃度の測定には下記コントロールユニット及びサンプリング機器が必要です。

Ｃ-２８Ｃ	Ｃ-２８Ｃ/Ｃ-４８コントロールユニット　コンパクトかつ操作性の良いDIN96×96サイズ　視認性の良い大型ディスプレイ　レンジごとに出力スケーリングが設定可能なフリーレンジ仕様　シリアル通信（RS232C）標準装備　出力警報：上下限、上々限、下下限を任意設定可能（各A接点）　故障警報：センサー温度異常　　コントロールユニット詳細ページへ

Ｃ-４８

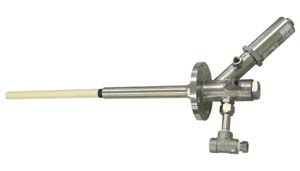

	アスピレーターブロック　アスピレーターブロックはエア駆動のサンプルガス吸引機器です。　サンプルガス導入管（サンプリングプローブ）と組み合わせて使用します。　エア駆動のため、高温雰囲気でも直接サンプリングが可能です。　アスピレーターブロック詳細ページへ

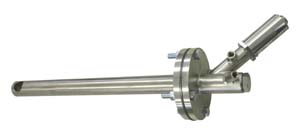

	ガイドプローブ　ガイドプローブはサンプルガス流を利用したサンプリング機器です。　煙道等、ガスの流れのある箇所に設置して使用します。　サンプルガス流を利用したサンプリングのため、エア、電源等の　ユーティリティが不要です。　ガイドプローブ詳細ページへ
